Сегодня у нас обзор интересного и уникального индикатора для мт4 нашего производства.

Речь идет об индикаторе OrderBook, который транслирует данные из инструмента Стакан ордеров в ваш любимый терминал МТ4.

Минутка теории

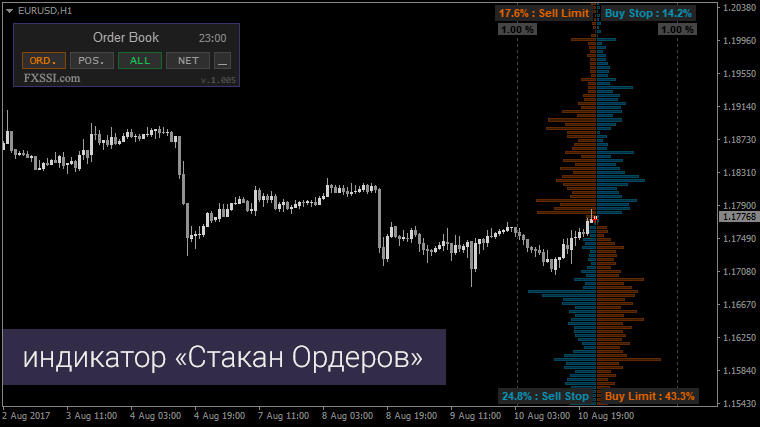

OrderBook, книга приказов или стакан цен – это графическое изображение торговой активности, а именно открытых сделок, отложенных ордеров и стоп-приказов. На каждом ценовом уровне сделки суммируются и подаются в виде гистограммы. В результате мы получаем вот такую картинку:

То, что вы видите на изображении – это расширенный стакан, который включает в себя все типы ордеров, а также открытые сделки. Изначальное понятие стакана цен подразумевало отображение лишь 1 и 4 квадрантов, то есть только лимитных ордеров. В статье про биржевой стакан вы можете прочитать принципы формирования именно такого стакана, состоящего из лимитных ордеров.

Возможность добавить остальные типы ордеров и сформировать двухсторонний стакан, такой как в Стакане ордеров, появились лишь на базе конкретной клиентской базы отдельного брокера. Биржи предоставить двусторонний стакан не могут, т.к. попросту не владеют такой информацией.

Если вы еще не знакомы с понятием стакана и принципами его анализа, рекомендую прочитать руководство из 5 частей.

Описание и фишки индикатора

Индикатор OrderBook является упрощенной версией веб-инструмента OrderBook Pro. Несмотря на некоторое сокращение функционала, по сравнению с веб-версией индикатор предоставляет достаточное количество данных для проведения полноценного анализа.

Свежие данные в индикатор поступают с периодичностью раз в 20 минут.

Имеется весьма гибкая настройка формата отображаемых данных, например, вот некоторые из возможных вариантов визуализации:

По умолчанию установлены параметры, соответствующие классическому расположению данных (как в веб-инструменте).

Также мы позаботились о том, чтобы индикатором можно было пользоваться прямо из коробки, необходимо лишь выбрать цветовую схему.

Кстати, о цветовой схеме. На данный момент на выбор есть две палитры, для темного и светлого фона:

Индикатор имеет встроенную упрощенную версию (выбирается в настройках), которая позволяет высвободить место на графике и отобразить данные по бокам окна графика.

Выглядит упрощенная версия, как на изображении #1 чуть выше. Она более компактная и не путается со свечками. Однако пользователи отмечают, что к такому формату (упрощенному) необходимо привыкнуть, если вы долго пользовались двусторонним стаканом.

Интерфейс индикатора

Меню. Для переключения между левым и правым стаканами, а также между режимами “чистое значение"/"все ордера" на график было вынесено меню с кнопками. Поэтому нет необходимости постоянно лезть в настройки.

Также в этом меню имеется кнопка сворачивания, которую, кстати, можно «нажать» по умолчанию. Она уменьшает размер меню так, чтобы оно не мешало проводить свечной анализ.

Время слепка. В панели указано время текущего слепка. Фактически это время последнего обновления данных.

Красный крестик. Многие могли заметить красный крестик поверх свечного графика. Он указывает время, а также цену в момент обновления данных.

Теперь еще доступна функция просмотра истории слепков. Можно просматривать недавние данные с помощью плавного перехода прямо в терминале МТ4.

Описание настроек

Глубина Стакана. Обозначает сумму количества горизонтальных столбцов гистограммы с данными, которая отображается на графике выше и ниже цены.

Ордера/Позиции – скрыть меньше чем. Укажите минимальное значение, при котором данные будут выводится на экран. Все, что меньше – будет исключено.

Ордера/Позиции – обрезать значения до. Обрезает все данные, которые превышают данное значение. Пример: вы указали 4%, в данных имеем 5%, в таком случае на графике будет отображено 4%.

Макет отображения. Классический – такой, как в веб инструментах, упрощенный – половинки стаканов у края графика.

Отображение стаканов. Переключатель между односторонним и двусторонним отображением.

Отступ и расстояние. Необходимы для классического расположения и определяют расстояние от края окна, а также между стаканами.

Значения при наведении мышью. Если навести мышкой на один столбик гистограммы, появится подсказка со значением на этом уровне.

Отображать имена данных. Включает/выключает такие надписи: Buy Stop, Sell Stop, Sell Limit и т.д.

Отображать суммарный процент. Отображает на графике сумму уровней каждого квадранта стакана.

Навигация по истории. Включает/выключает возможность просмотра истории слепков стакана.

Прятать кнопки при минимайзе. Включено – кнопки отображаться не будут. Выключено – останутся отображаться.

Шаг быстрой перемотки. Значение вводится на ваше усмотрение, измеряется в барах.

Шкала значений. Включает/выключает вертикальную полосу-шкалу поверх гистограммы. Следующие две настройки нужны для позиционирования гистограммы по ширине.

Ордера/позиции – величина деления. Шаг шкалы.

Ордера/позиции – Ширина деления. Размер одного деления в пикселях.

Позиция и сдвиг. Сперва выбираете угол, в котором будет находиться панель индикатора на графике, а потом указываете сдвиги в пикселях.

Размер панели по умолчанию. Определяет состояние панели индикатора (свернуто/развернуто) в момент запуска терминала или переключения таймфрейма.

Горячая клавиша – скрыть панель. Выберите клавишу для полного скрытия панели, данные при этом не пропадают. По умолчанию установлена кнопка w.

Данные по умолчанию. Выберите кнопку, которая по умолчанию будет активна при загрузке терминала или переключении таймфрейма. Если вы выбрали одностороннюю версию, то вам надо редактировать лишь правую сторону. Если двустороннюю, то обе.

Кнопка Фильтра Net. Включает/выключает возможность просмотреть чистое значение.

Цветовая схема. Доступно две цветовые схемы: для белого и темного фона (пример в начале этой страницы). Мы решили не выводить настройки цветов в параметрах индикатора, т.к. их очень много и рядовому пользователю будет сложно в них разобраться.

Раскраска уровней. Разные варианты цветов гистограммы данных.

Пользовательские цвета уровней.Возможность задать свои цвета уровней. Брокер использует «Летнее время». Если ваш брокер переходит на летнее/зимнее время, следует установить «Включено», если он этого не делает, установите «Выключено». Узнайте у своего брокера делает ли он это.

Важно! При неправильной настройке сдвига данные будут искажены.

Алерт о получении свежих данных. Можно установить звуковой алерт, который будет срабатывать при получении свежих данных. Звуковой файл. Возможность выбора звукового файла на алерт.


Скачивание и Установка

Скачать индикаторы вы можете по вышеприведенным ссылкам, а чтобы не было проблем с установкой, советуем ознакомится с нашей инструкцией.

Обсудить индикаторы и задать интересующие вас вопросы можно прямо в комментариях.
